Сборка буровых станков СБШ-250МНА-32

О проекте

Компания АО «Горные машины» и конструкторы ООО УК «Рудгормаш» в сотрудничестве со специалистами заказчика разработали техническое задание на станок СБШ-250МНА-32, изменив параметры серийно выпускаемого станка, чем значительно увеличили работоспособность оборудования. Совместная работа привела к заключению договора на поставку двух единиц бурового станка СБШ-250МНА-32 на карьеры Кемеровской области.

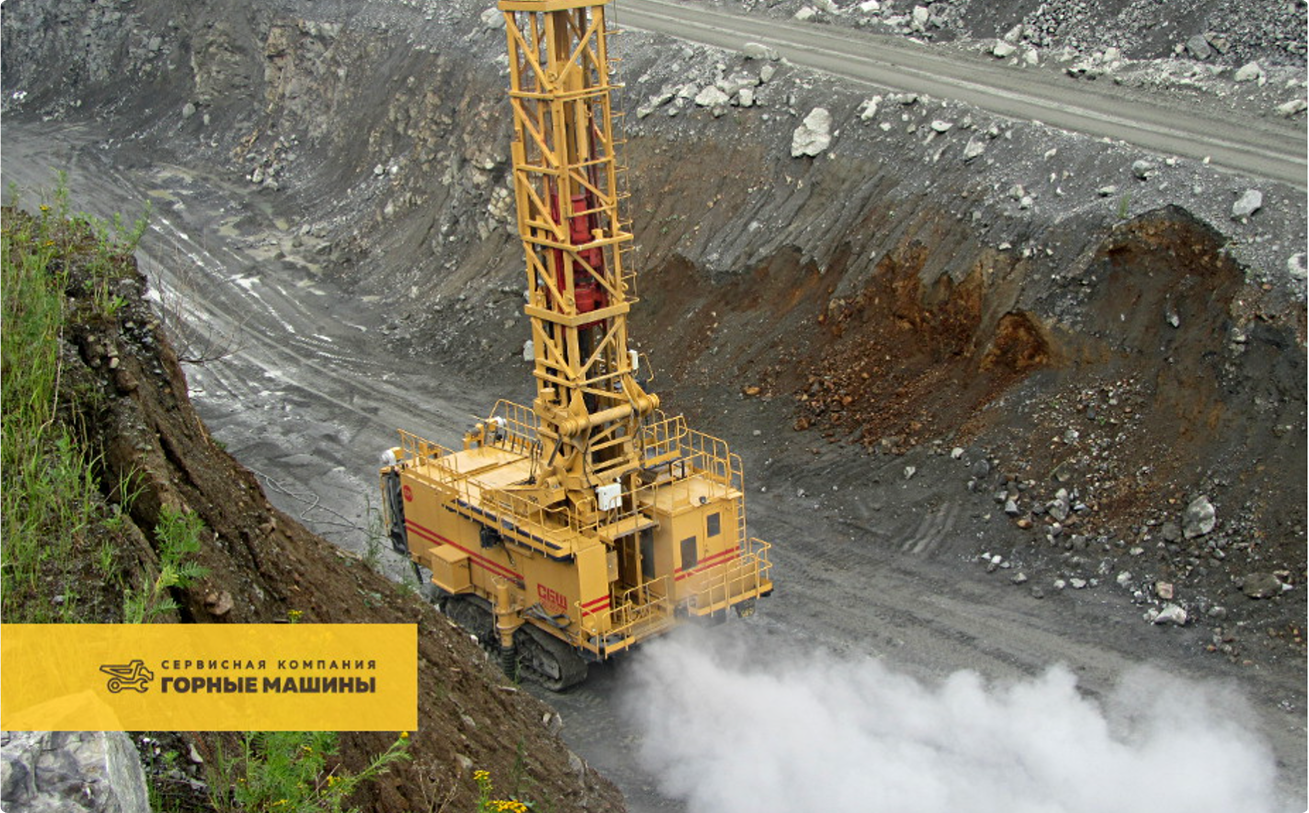

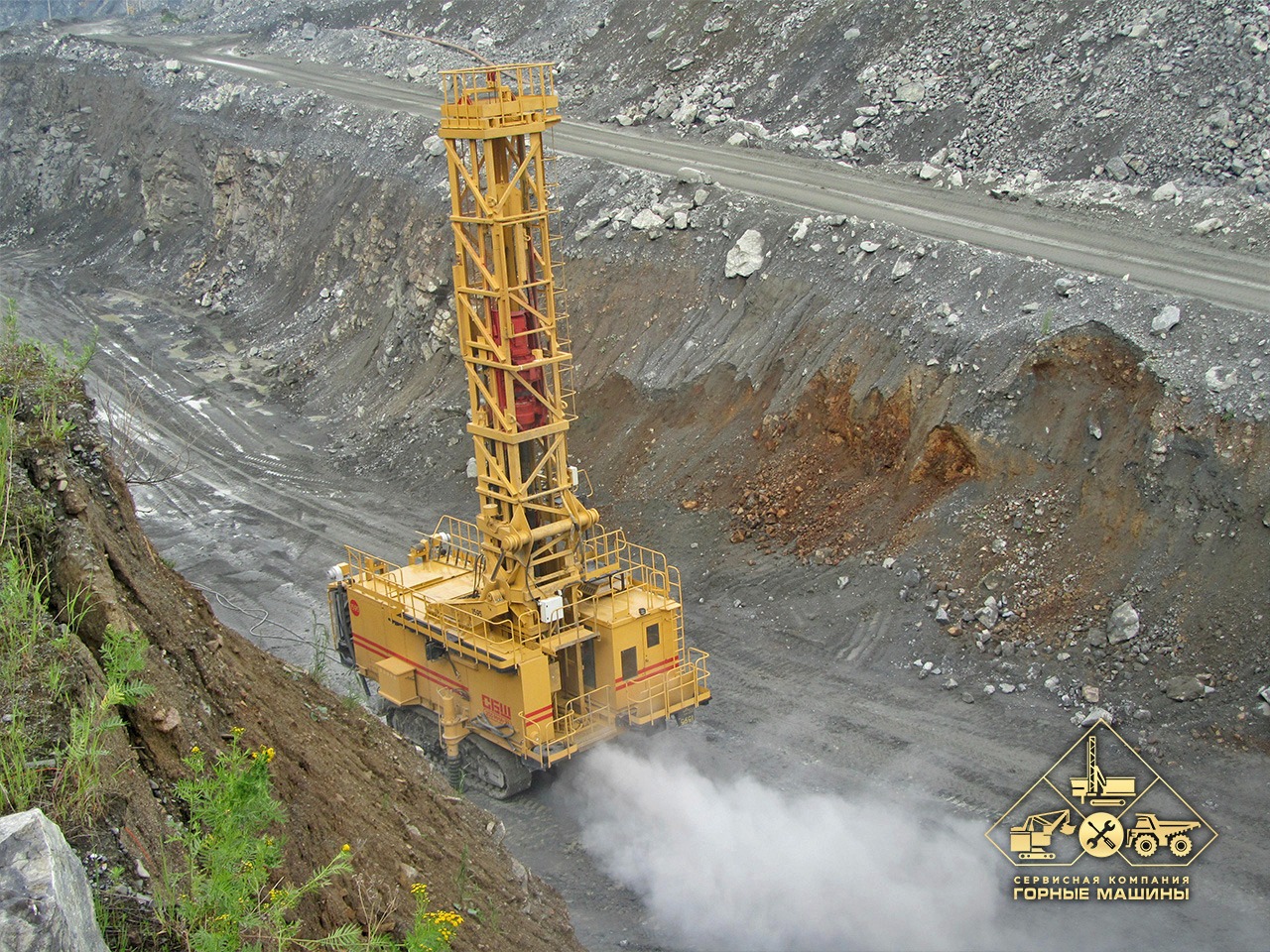

Станок предназначен для бурения вертикальных и наклонных взрывных скважин диаметром 250-270 мм, глубиной до 32 м в породах крепостью от f=6-20 единиц
по шкале проф. Протодьяконова.

Эксплуатация бурового станка возможна при следующих условиях окружающей среды: температура воздуха -40...+35 градусов Цельсия; высокая влажность; обильные снегопады; затяжные дожди; скорость ветра до 25 м/с; наличие высоких концентраций высокодисперсной пыли.

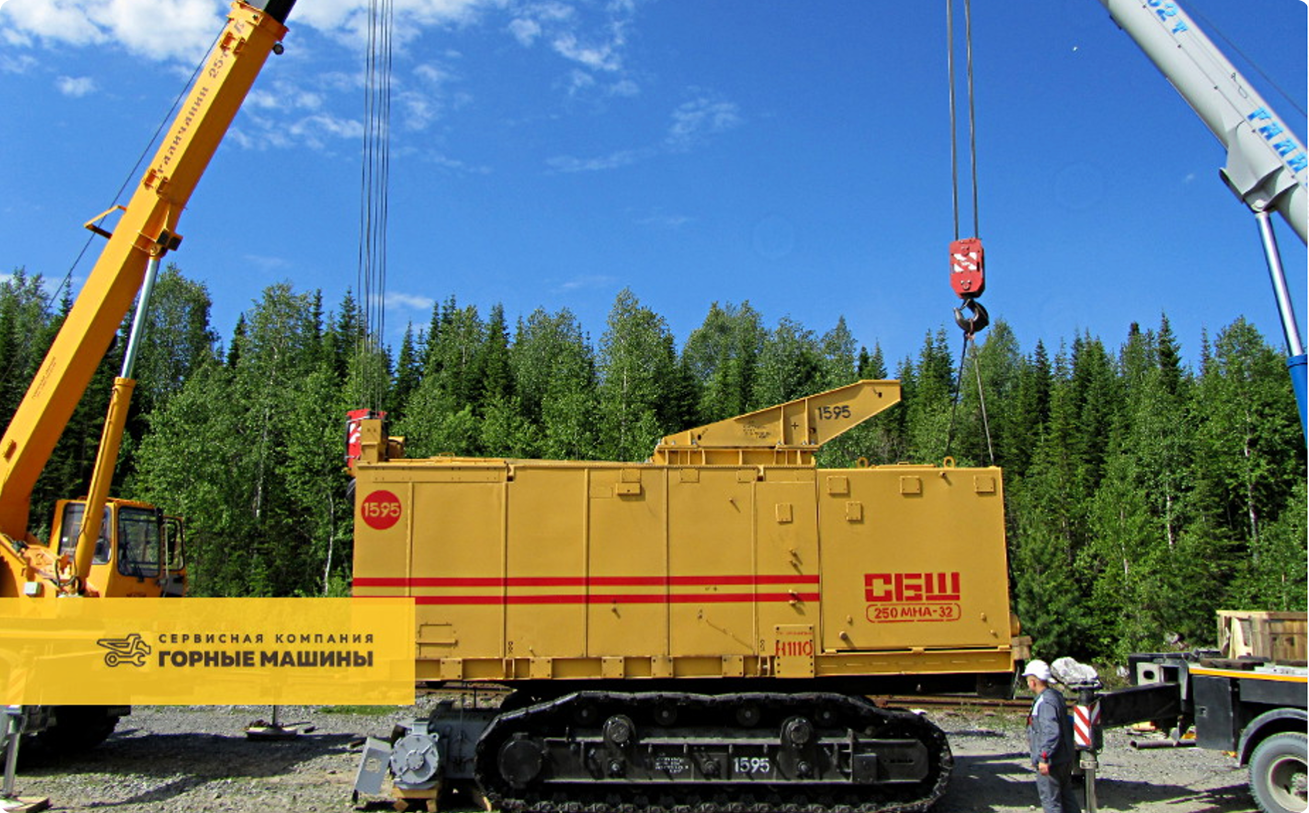

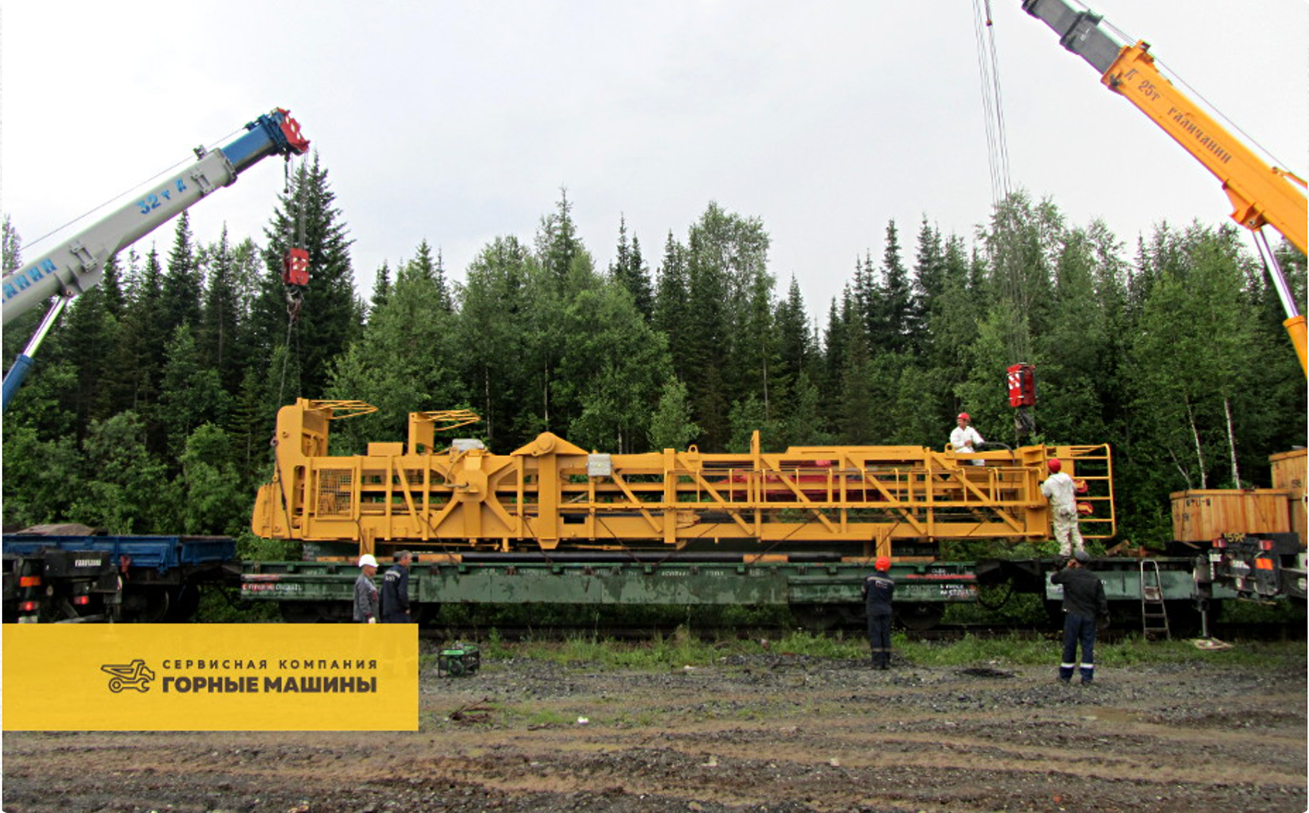

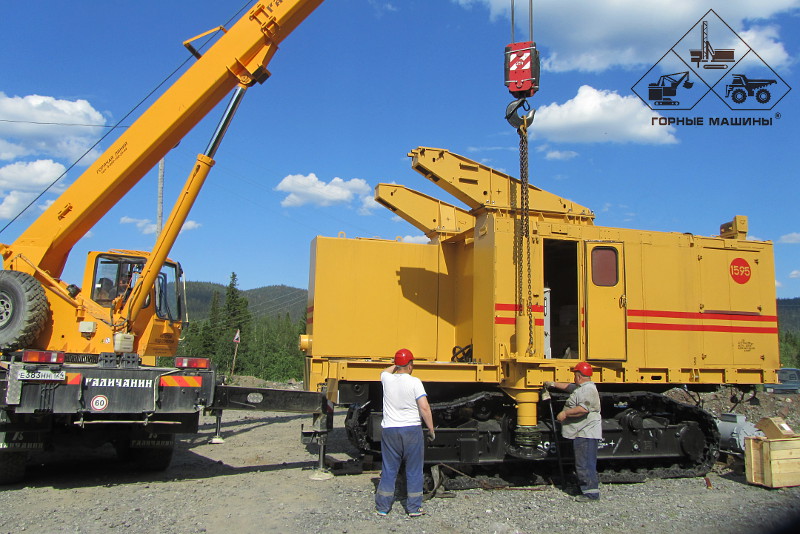

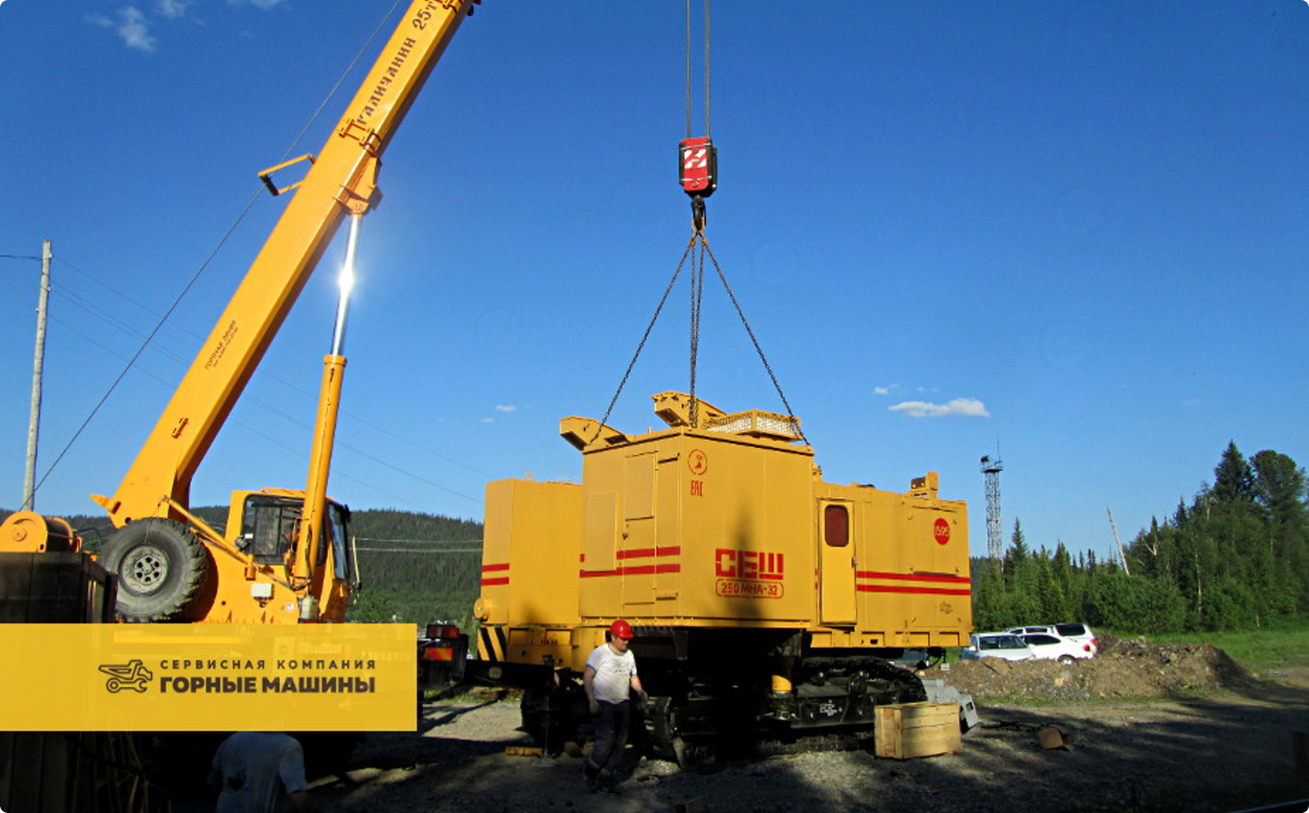

Два модернизированных СБШ-250МНА-32 на четырёх железнодорожных платформах каждый одновременно доставлены в Кемеровскую область, где их уже ожидали сотрудники Сервисной компании «Горные машины», готовые приступить к сборке.

Заказчик: ОАО "РУСАЛ Ачинск"

Местонахождение: Иркутская область

Год: 2021

Особенности гусеничного хода бурового станка шарошечного СБШ-250МНА-32

Установлены двигатели постоянного тока - КР251БП2, 50 кВт;
Усилена металлоконструкция рамы гусеничной тележки из легированной стали 10ХСНД или 09Г2С с гидравлическим натяжением ленты;
Уменьшено расстояние между осями переднего балансира и натяжного колеса, что исключает перелом гусеничных звеньев;
Установлен тормоз ТКГ-300 с электрогидравлическим толкателем;
Установлены упрочненные с термической обработкой ходовые колеса и звенья гусеничные;
Натяжение гусеничной ленты выполняется с помощью гидроцилиндра двустороннего действия
с закладными пластинами, фиксирующими натяжение ленты;
Установлен редуктор привода хода с отключающим устройством для буксировки;
Усиленное шлицевое соединение редуктора хода с ведущим колесом;
Выносной пульт управления ходом.

Особенности машинного отделения бурового станка шарошечного СБШ-250МНА-32

Усиленный каркас машинного отделения, днище из листа 20 мм, усиленная конструкция верхнего пояса в районе крепления опор мачты и боковых стоек в районе крепления домкратов;
Верхняя разводка электропроводки кабелем НРШМ;
Три домкрата горизонтирования с ходом штока 1000 мм;
Поршни гидроцилиндров домкратов и заваливания мачты - с бронзовой наплавкой;
Усиленная конструкция крепления домкратов;
Компрессорная установка ВВ-32/7.

Особенности кабины машиниста бурового станка шарошечного СБШ-250МНА-32

Кабина увеличенных размеров с утеплением стен, пола и крыши, а также деревянным настилом пола и резиновым покрытием;
Пульт управления типа Rittal с дисплеем индикации основных параметров бурения;
Виброзащищенное кресло-пульт;
Климатическая система;
Оборудование кабина на 220 В;
Вход в кабину с трапа машинного отделения.

Особенности мачты бурового станка шарошечного СБШ-250МНА-32

Головка бурового снаряда с электродвигателем постоянного тока 90 кВт, каретки на полиуретановых вкладышах;
Натяжная каретка гирлянды модернизированная с раздельными блоками;
Датчик глубины бурения;
Механизм фиксации мачты (в рабочем положении)винтовой конический;
Шпиндель упрочненный с металлокерамическим покрытием в местах уплотнения;
Сферический самоустанавливающийся упорный подшипник в опорном узле;
Воротники опорного узла из полиуретана Вибратан 800.

Основные технические параметры СБШ-250МНА-32 для ОАО

Параметры	Значения
Диаметр буримой скважины	250-270 мм
Углы бурения наклонных скважин от вертикали	0⁰, 15⁰, 30⁰
Диаметр буровой штанги	203 мм
Длина штанги, не менее	8,2 м
Диаметр буровой штанги	203 мм
Скорость опускания става	15 м/мин
Скорость подъема става	15 м/мин
Частота вращения	0-120 об/мин
Компрессор производительностью	32 м³/мин
Мощность двигателя вращателя (постоянного тока)	90 кВт
Мощность двигателей приводов хода (постоянного тока)	2х50 кВт
Скорость хода (регулируемая)	0-1,3 км/ч
Пылеподавление	мокрое
Подводимое напряжение	380 м
Габаритные размеры: Длина с опущенной мачтой Длина с поднятой мачтой Ширина Высота с опущенной мачтой Высота с поднятой мачтой	до 16,0 м 9,4 м 5,45 м 6,5 м до 16,8 м
Масса	до 85 т
